Preparazione all'installazione

1. Oplon Secure Access (OSA) è molto semplice da installare, basta disporre di un sistema di Virtualizzazione adatto a ricevere immagini OVA tipiche di ambienti virtuali come VMware / Hyper-V, (e per test anche VirtualBox).

2. Scaricare l'immagine ufficiale

3. Configurare opportunamente l'ambiente di virtualizzazione

4. Se non si dispone di un'immagine OVA puo' essere utilizzata un'immagine su base Debian ed eseguire i comandi come di seguito:

5. Seguire i passi dal punto 1 al 3 in https://archive.oplon.net/it/docs/osa-update (opens in a new tab)

6. wget --no-cache --no-check-certificate -N "https://download.oplon.net/private_members/OPLON_VERSION/distributions/instscratch.sh" (es: VERSION = 010_011_002)

7. wget --no-cache --no-check-certificate -N "https://download.oplon.net/private_members/OPLON_VERSION/distributions/instscratchDocker.sh" (es: VERSION = 010_011_002)

8. Seguire i passi dal punto 4 al 5 in https://archive.oplon.net/it/docs/osa-update (opens in a new tab)

Import Virtual Appliance e Primo Boot

L'import della VAPP è facilitato dagli strumenti dei sistemi di virtualizzazione. Ogni sistema di virtualizzazione mette a disposizione una console per effettuare l'operazione.

Una volta importata la VAPP il sistema è pronto per effettuare il primo boot:

a questo punto è possibile eseguire login con

• username: administrator
• password: adminadmin

Cambio IP della VAPP (Opzionale)

Se volessimo cambiare IP alla nostra macchina (virtuale) occorre elevarsi a root (superuser) con sudo -i e lanciare il tool di Network Manager mntui (se predisposto nell'appliance)

sudo -i
nmtui

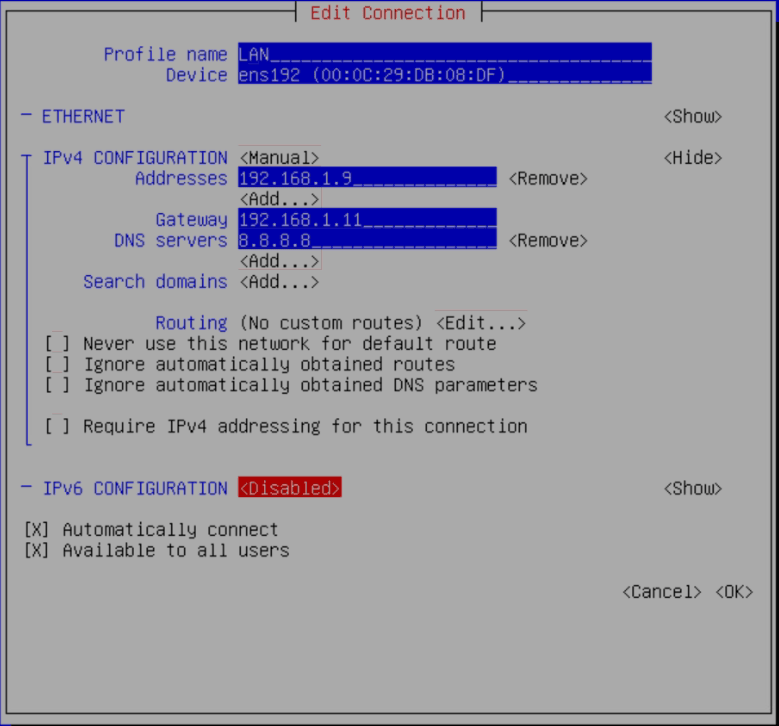

Questo, apre una form semi-grafica con la quale possiamo impostare i parametri di rete che normalmente richiedono edit di files all'interno del sistema Operativo, quali ad esempio IP Address, Gateway, DNS...

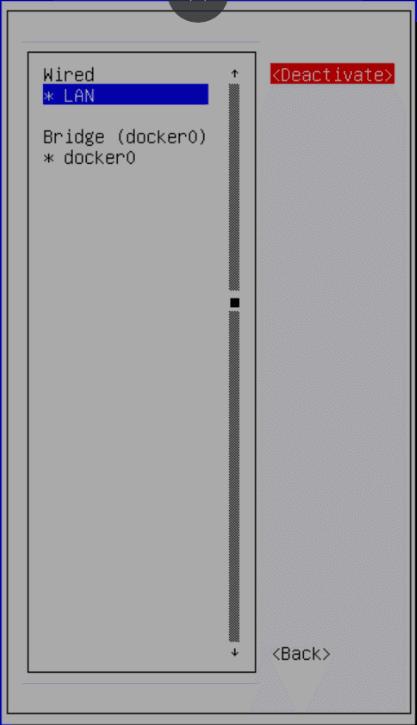

Una volta assegnati gli indirizzi, sempre dalla interfaccia semi grafica di mntui riavviamo la scheda di rete.

Verifica IP e Accesso via SSH

Adesso verificando che il nostro sistema abbia un ip fisso assegnato con ip a: ad esempio: 192.168.1.9, possiamo continuare la configurazione da una qualsiasi console ssh:

ssh administrator@<the-ip-address>

Prima configurazione Management Console e Password Delegate

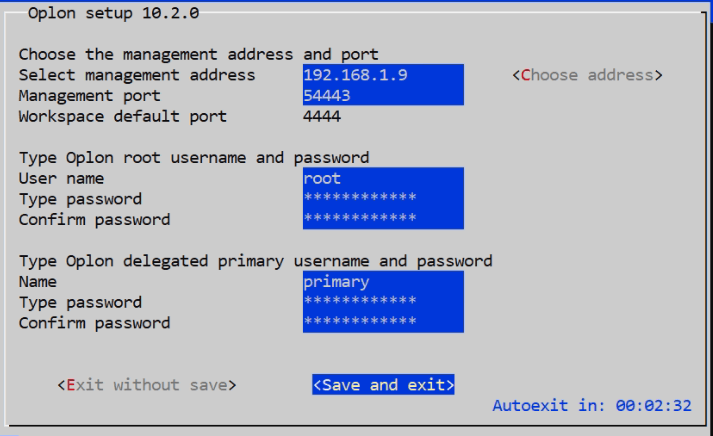

Per configurare le credenziali di root della Manangement Console è necessario aprire l'utility grafica digitando:

sudo -i
oplonsetup

Qui configuriamo:

• Management Address: cioè l'indirizzo dove ascolta l'interfaccia di Management
• Root password: che servono ad accedere all'interfaccia
• Delegate password: che servono in caso d'istanze di Oplon Secure Access multi nodo.

Diamo <Save and Exit> e successivamente:

oplonrestart

per riavviare i servizi di Oplon Secure Access.

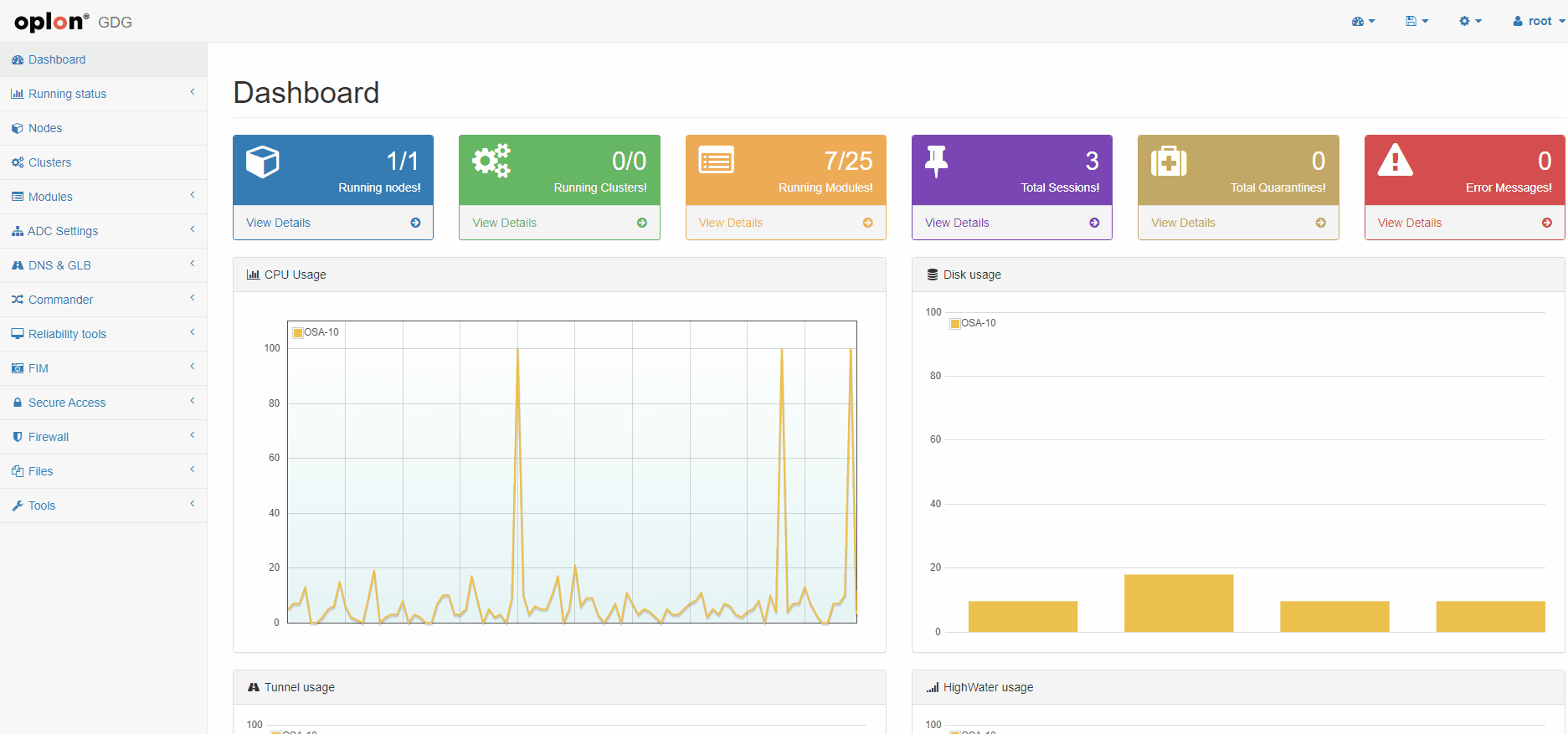

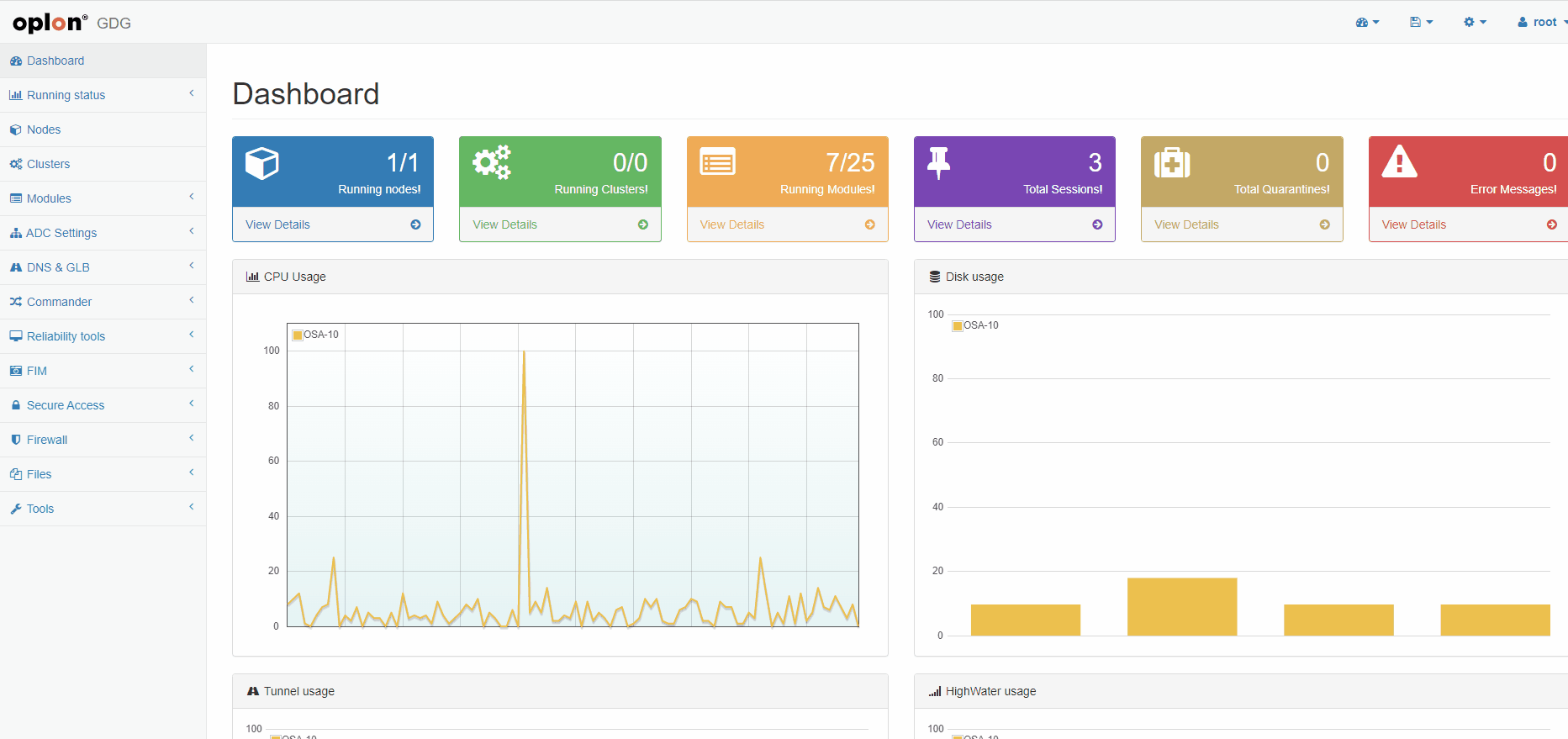

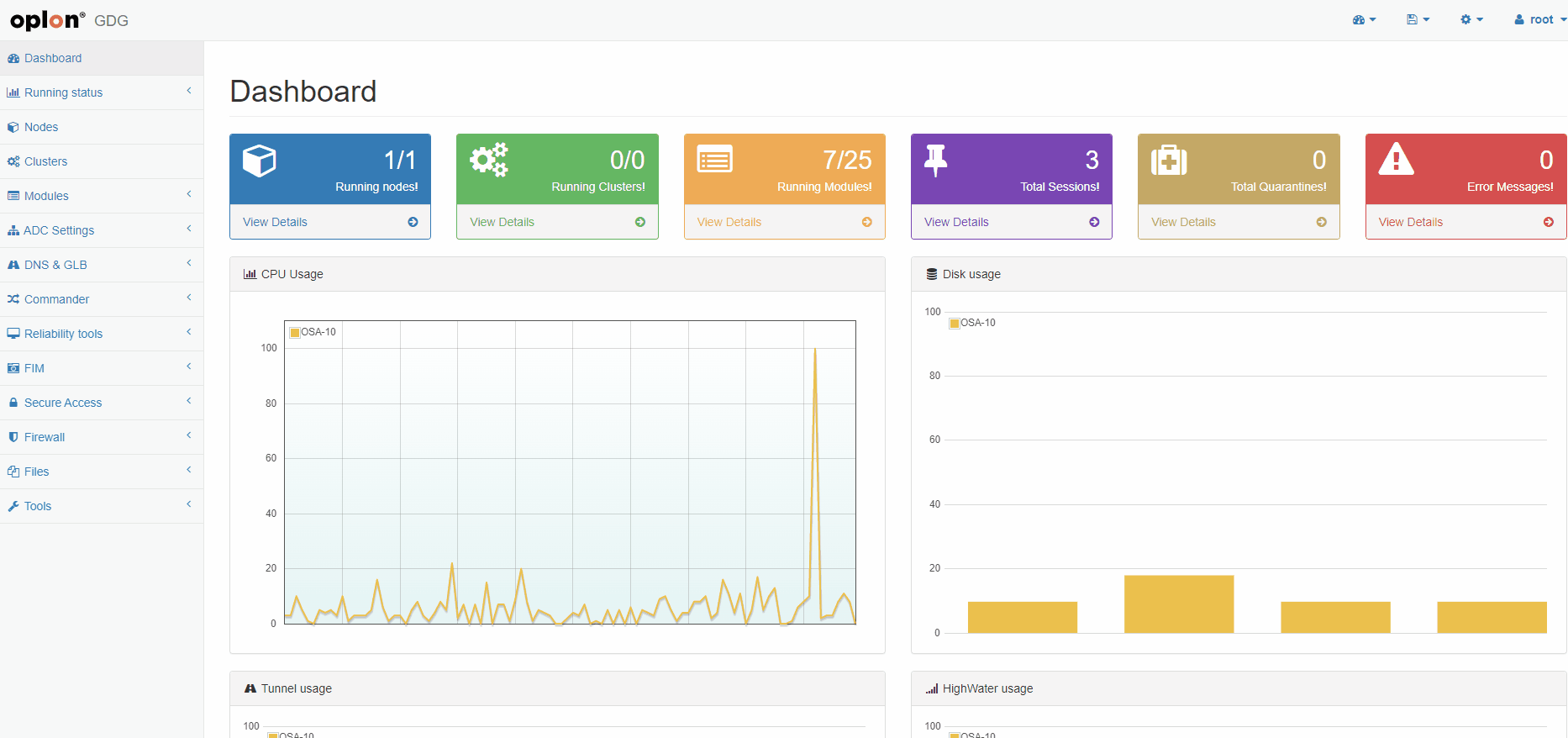

Accesso alla Dashboard

Per l'accesso ai servizi Oplon Global Distributed Gateway digitare: https://x.x.x.x:4444 (dove x.x.x.x è un qualsiasi indirizzo del sistema se non avete modificato l'indirizzo 0.0.0.0 oppure l'indirizzo da voi scelto con oplonsetup).

• Login: root (o quello scelto in fase di configurazione)
• Password: Quella scelta in fase di configurazione

Configurazione di Oplon Secure Access

Copia delle Rewrite Header Rule

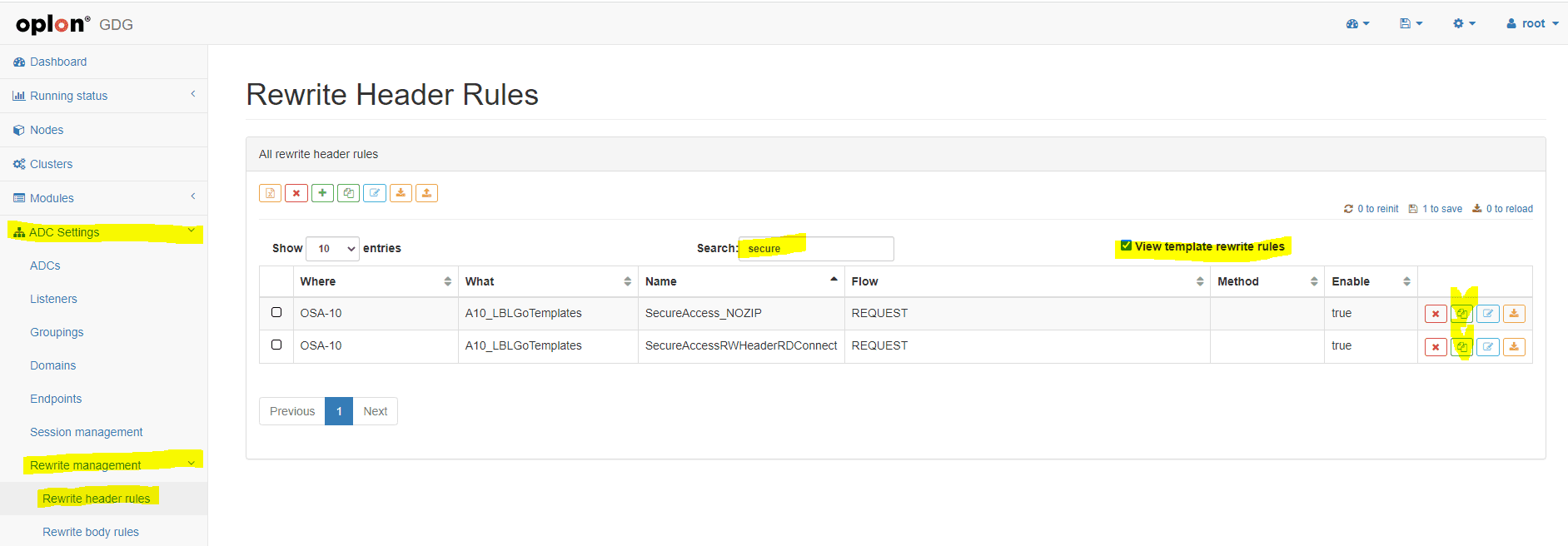

1. Rewrite Header Rules Ricerca spuntiamo la visualizzazione dei Templates e cerchiamo in search la stringa secure

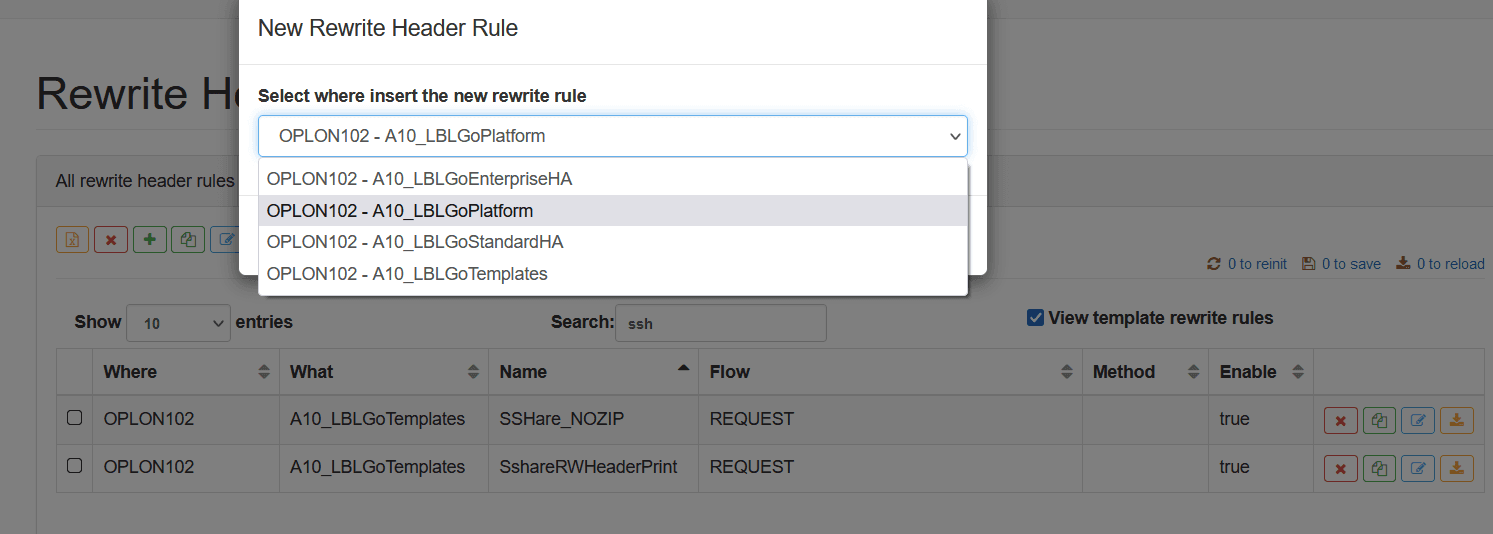

2. Rewrite Header Rules Copia copiamo i Templates nella nostra Platform A10_LBLGoPlatform

Video riassuntivo Ricerca e Copia Rewrite Header Rules

Copia delle Rewrite Body Rule

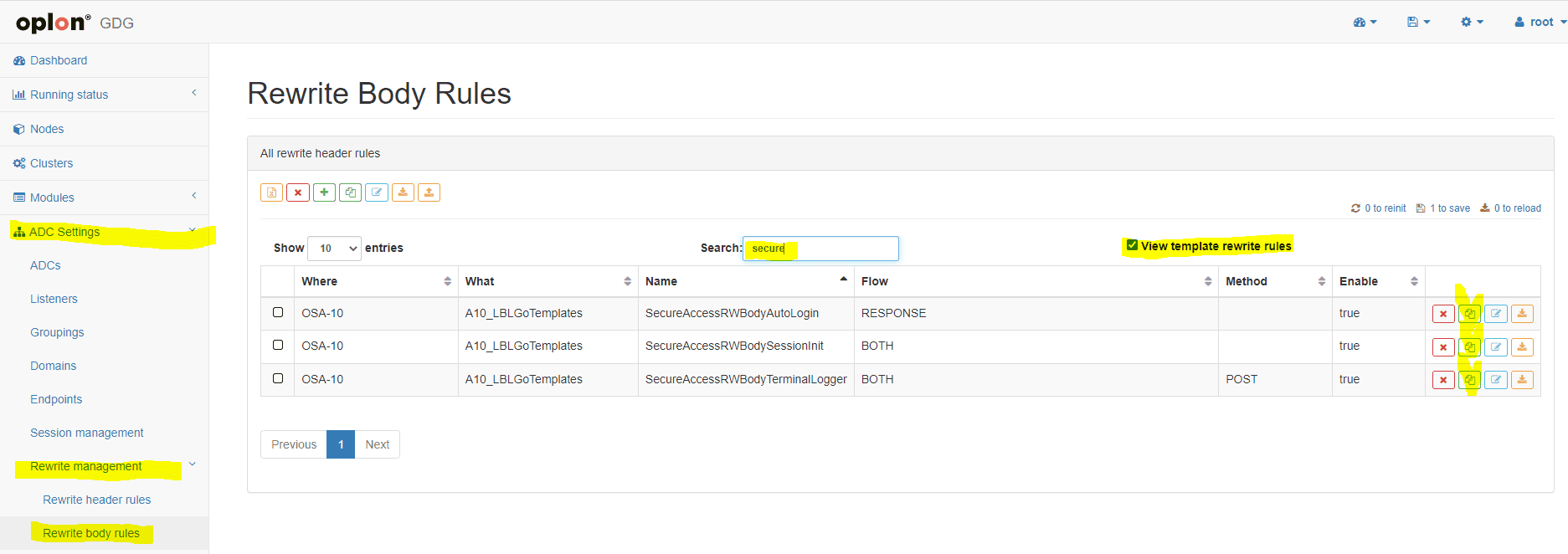

1. Rewrite Body Rules Ricerca spuntiamo la visualizzazione dei Templates e cerchiamo in search la stringa secure

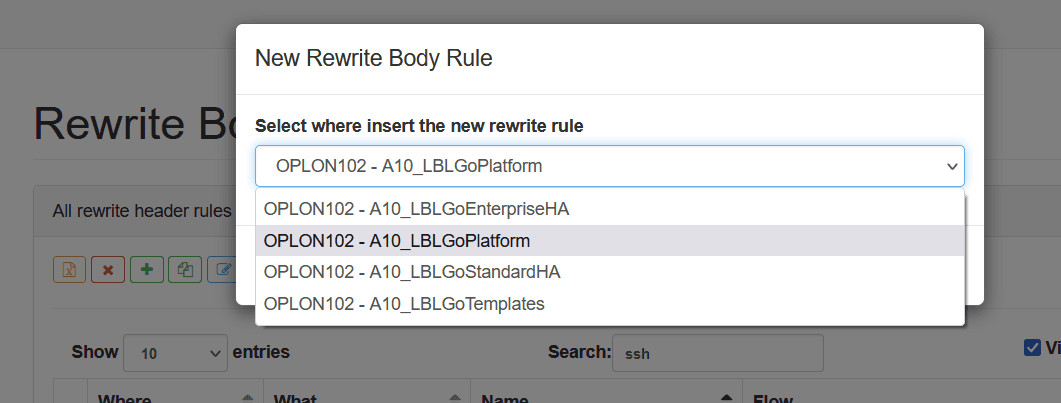

2. Rewrite Body Rules Copia copiamo i Templates nella nostra Platform A10_LBLGoPlatform

Video riassuntivo Ricerca e Copia Rewrite Body Rules

Copia Endpoints Grouping

Accedendo alla sezione Grouping da ADC Settings copiamo il gruppo dai template

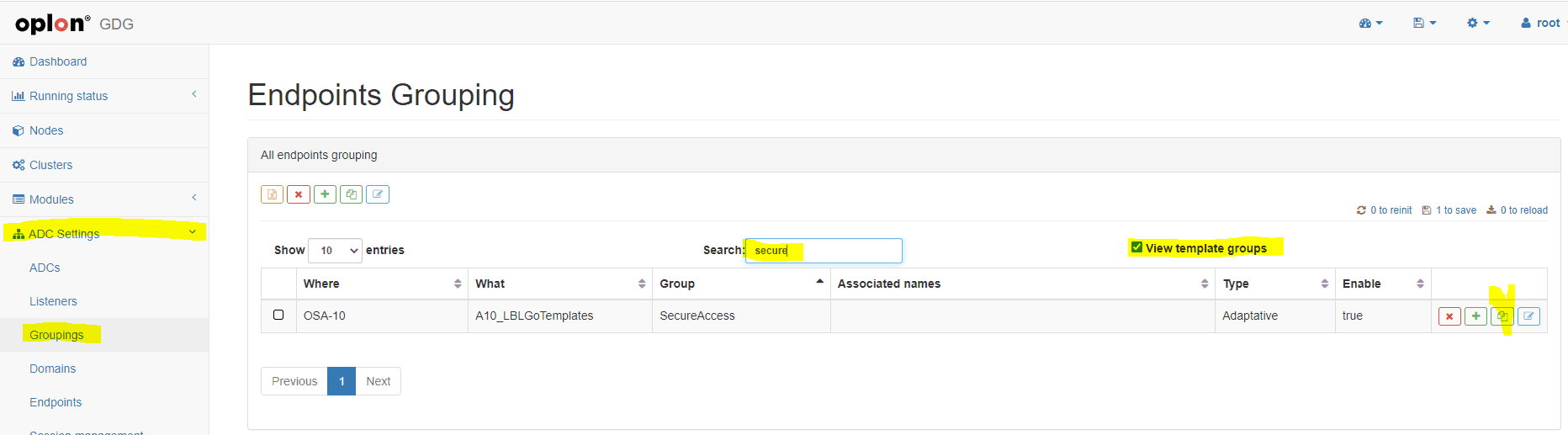

1. Endpoints Grouping Ricerca: spuntiamo la visualizzazione dei Templates e cerchiamo in search la stringa secure

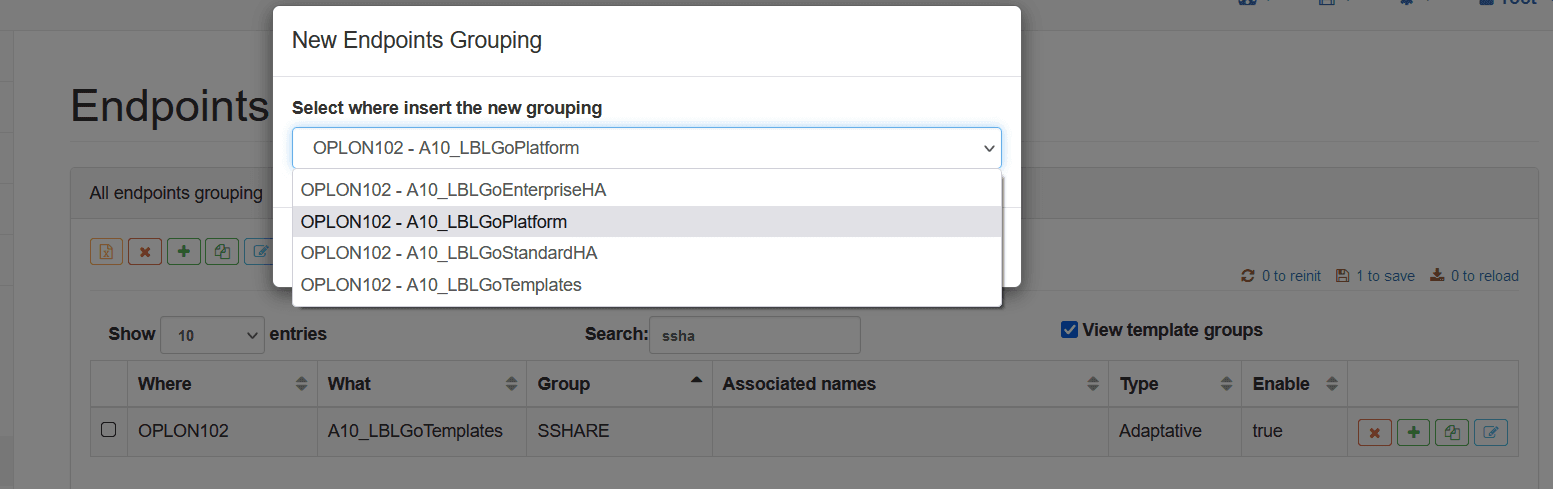

2. Endpoints Grouping Copia: copiamo i Templates nella nostra Platform A10_LBLGoPlatform

Video riassuntivo Endpoints Grouping Ricerca e Copia

Copia Listener

A questo punto possiamo mettere un Listener in ascolto e associargli l'Endpoint Grouping di OSA precedentemente copiato.

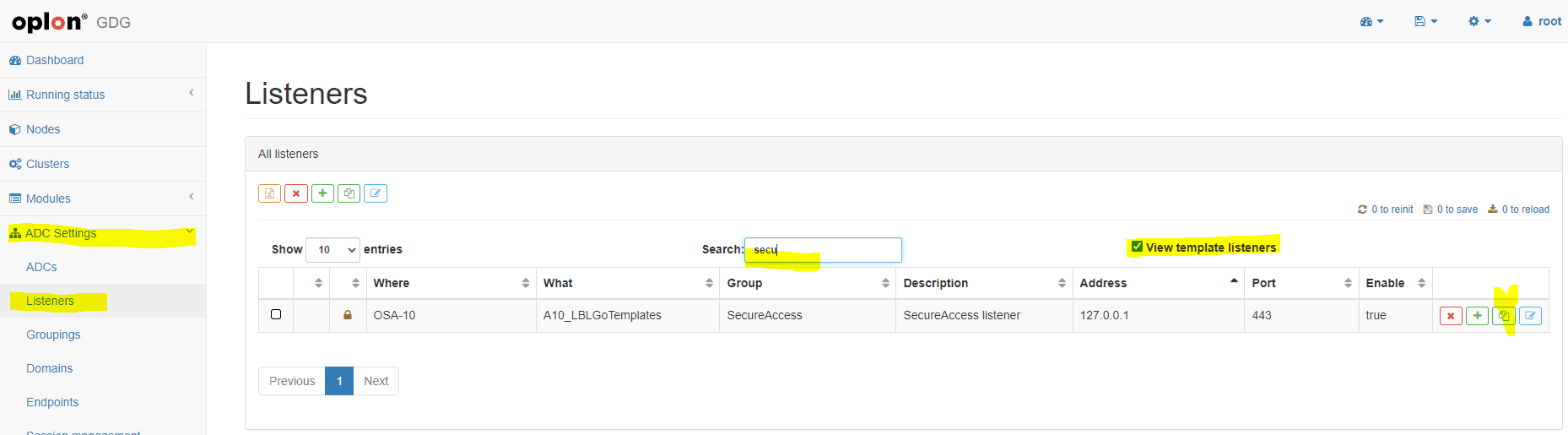

1. Listeners Ricerca: spuntiamo la visualizzazione dei Templates e cerchiamo in search la stringa secure

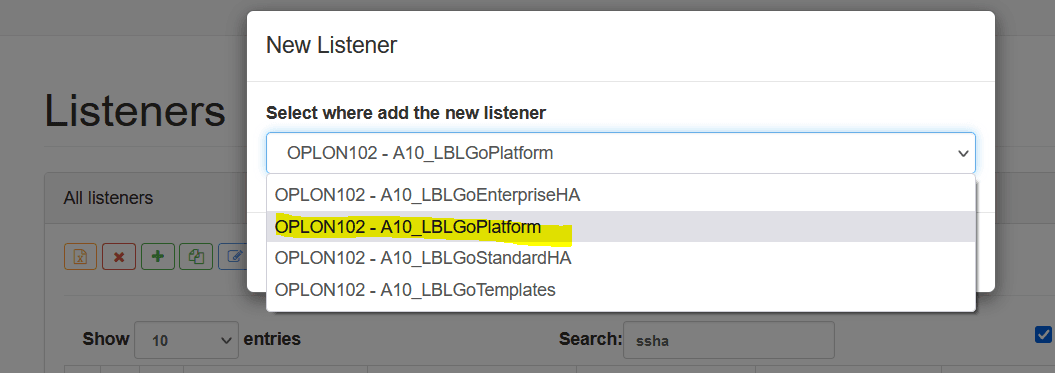

2. Listener Copia: copiamo i Templates nella nostra Platform A10_LBLGoPlatform

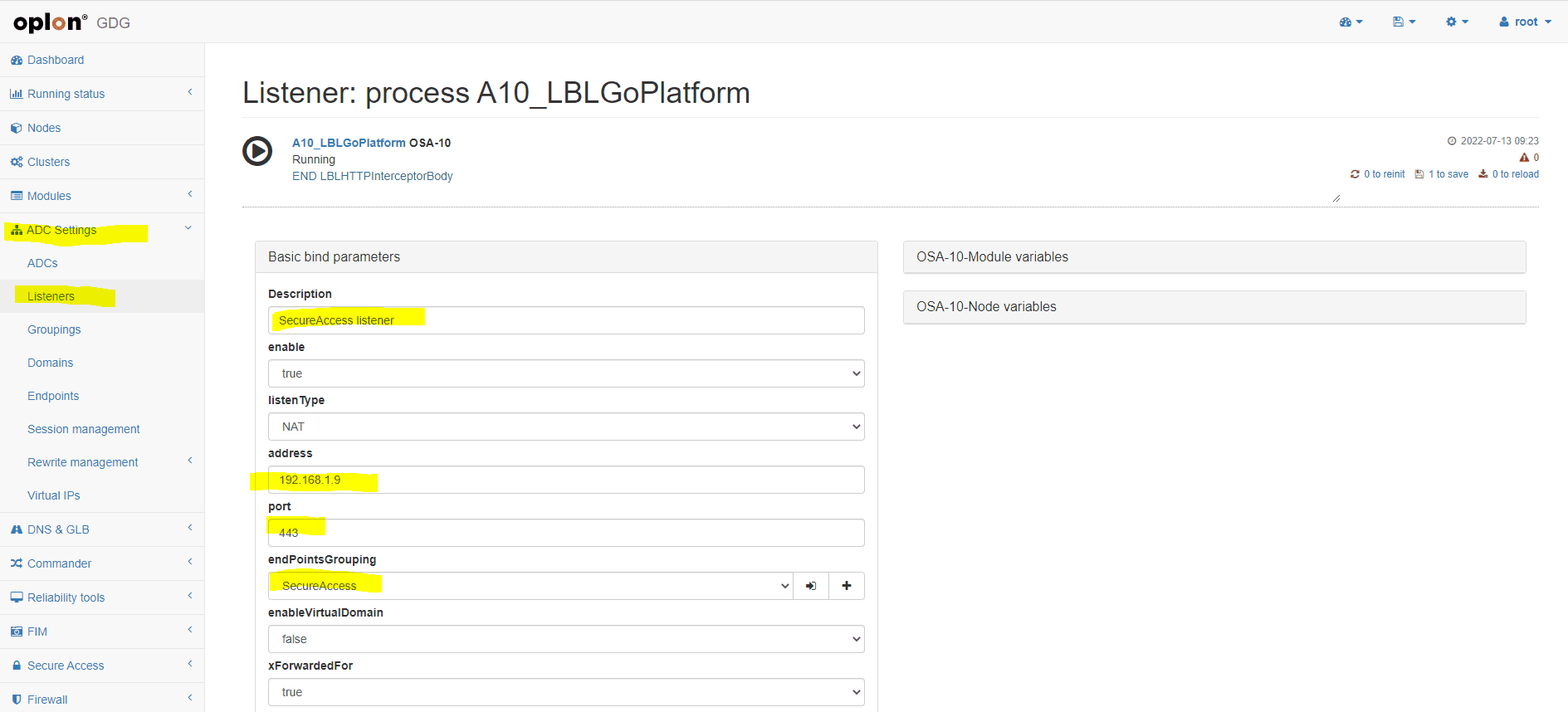

3. Personalizzazione Listener: a seconda delle nostre necessità procediamo a dare un nome al nostro listener, un ip address dove esso verrà Collegato e un porta dove si metterà in ascolto. A questo assegniamo il giusto Endpoint Grouping precedentemente copiato.

• endPointsGrouping: SecureAccess

Video riassuntivo Listener Ricerca e Copia

Avvio dei Moduli per Osa

Per utilizzare Oplon Secure Access, se è la prima volta che lo si sta installando, è necessario avviare questi tre moduli:

• R00_DesktopBridge
• R00_SshBridge
• R10_RemoteAccessGateway

Per farlo è necessario:

1. andare in Modules > All Modules e cercare nella barra di ricerca R00_. Da qui premere sui due pulsanti verdi di Play:

2. andare in Modules > All Modules e cercare nella barra di ricerca R10_. Da qui premere sul pulsante verde di Play:

Inoltre è possibile, e anzi è consigliato farlo, configurare tutti e tre i moduli per l'avvio automatico. Per farlo, è sufficiente, per ciascuno dei tre moduli, cliccare sull'iconcina azzurra di edit di tutti e tre i moduli, e settare dal menù General Start Parameter il campo Module Start su "automatic".

Salvataggio Modifiche

Adesso possiamo salvare le modifiche fatte e fare reinit.

Verifica passaggi di Configurazione

Un Video che specifica le veriche da fare per esser sicuri di avere fatto correttamente tutti gli step precedenti
